이름: | 위조된 게이트 밸브 | 매체: | 올리, 가스, 물 |
---|---|---|---|
표준: | API602/BS5352/GOST/JIS/DIN/ISO | 압력: | 150LB-800LB,1500LB,2500LB |
힘: | 전기적인 채 작용된 매뉴얼, 공기, 솔레노이드 | 매체의 온도: | 매체 온도, 정상 온도, 고온, 450' F에 대한 -65' F (-54C 내지 232C) |
사이즈: | 1/4 -4, DN8-DN100 | ||
하이 라이트: | 상승하는 줄기 글러브 밸브 2 인치 A350,상승하는 줄기 글러브 밸브 2 인치 등급 150,전기 작동되는 글러브 밸브 A350 LF2 |

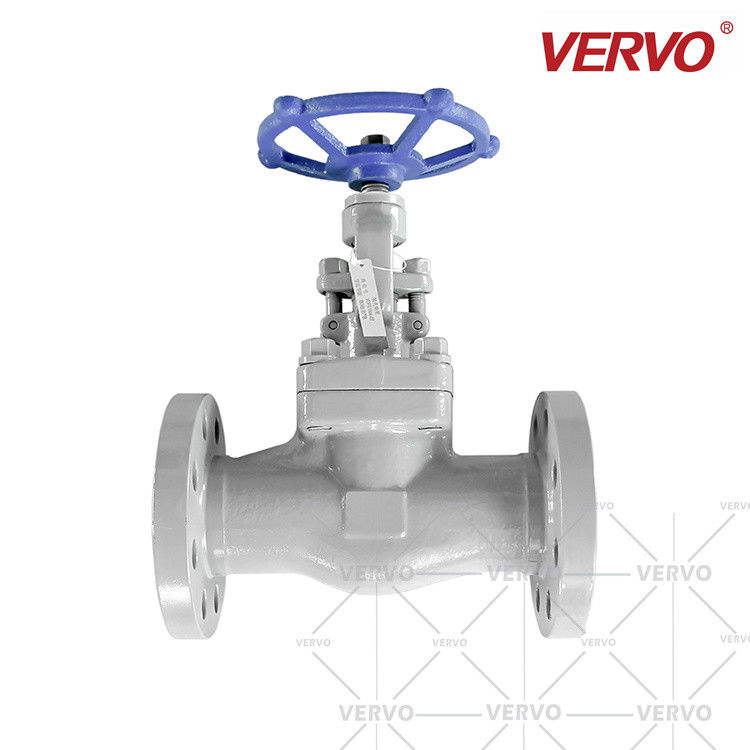

유량 제어 2 인치 글러브 밸브 산업적 밸브 A350 LF2 플랜지 글러브 밸브 단조강 상승하는 줄기를 위한 글러브 밸브
VERVO 단조강 글러브 밸브는 직선 패턴, Y-패턴, 볼트로 체결된 보닛과 광범위한 탄소에서 용접된 보닛 설계, 스테인레스 강, 듀플렉스 스테인리스강, 합금과 다른 특정 물질로 제공됩니다. VERVO 단조강 글러브 밸브는 API 602 설계에 따라 제조됩니다.
제품 범위
NPS 4에 대한 사이즈 NPS 1/2
클래스 800이 2500을 분류합니다
재료
안출된 (A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), 불순물 20, 모넬, 인코넬, 하스텔로이에 이용할 수 있습니다
설계 특성
SW, NPT, 무선주파수 또는 BW
외부 스크류 & 멍에 (OS&Y)
볼트로 체결된 보닛, 용접된 보닛 또는 압력 봉합용 뚜껑
설계 표준
API 602, ASME B16.34에 따른 디자인 & 제조
ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ)에 따른 단 접속
API 598에 따른 테스트 & 검사
미국 부식 기술자 협회 규격 MR-0175, 미국 부식 기술자 협회 규격 MR-0103, ISO 15848, API 624마다 또한 이용 가능합니다
CL150~CL600 | 볼트 보닛 (BB), 플랜지처리된 (RF/RTJ), 공항 (RP), 외부 스크류와 멍에 (OS&Y)를 감소시킵니다 |
|||||||
사이즈 (NPS) |
R.P | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
정면으로 | CL150 | L (무선주파수) |
108 | 117 | 127 | 140 | 165 | 203 |
CL300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
CL600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
수동핸들 지름 | W | 100 | 100 | 125 | 160 | 160 | 180 | |
높이 | H | 170 | 172 | 207 | 228 | 270 | 320 | |
플로우 포트 지름 | D | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
중량 (Kg) |
CL150 | B.B | 4.1 | 4.8 | 7.1 | 10 | 12.7 | 21 |
CL300 | 4.8 | 6.7 | 10 | 14.5 | 18.3 | 25.2 | ||
CL600 | 5.4 | 7.4 | 11 | 16 | 19.2 | 28.8 | ||
CL900~CL1500 | 볼트 보닛 (BB), 플랜지처리된 (RF/RTJ), 공항 (RP), 외부 스크류와 멍에 (OS&Y)를 감소시킵니다 |
|||||||
사이즈 (NPS) |
R.P | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
정면으로 | CL900 | L (무선주파수) | 216 | 229 | 254 | 279 | 305 | 368 |
CL1500 | ||||||||
수동핸들 지름 | W | 100 | 100 | 125 | 160 | 160 | 180 | |
높이 | H | 170 | 172 | 207 | 228 | 270 | 320 | |
플로우 포트 지름 | D | 10.5 | 13.5 | 17 | 22 | 28 | 34 | |
(Kg에) 짓누르세요 | CL900 | B.B | 10.1 | 13 | 18.3 | 26 | 32.8 | 54 |
CL1500 |
